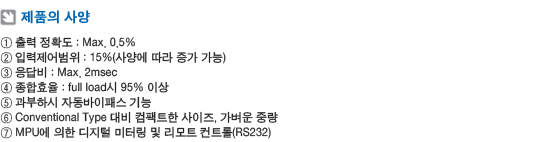

모델
Super response A V R - 100 Series
토폴로지
New Topology AC Chopper
주 스위칭 소자
FET or IGBT
Power Factor
0.9 이상


용량(KVA) 5 KVA 7.5 KVA 10 KVA 15 KVA 20 KVA 30 KVA
H X D X W
(mm)
600 x 230 x 400 800 x 250 x 450 100 x 300 x 500
무게 (kg) 20 30 40 60 75 90

전압 범위   ±20% (사양에 따라 증가 가능)
전압   110V. 220V. 240V. / 단상
주파수   50 / 60Hz

안정도   ±0.5%(line and load 규정 포함)
응답시간   max. 2msec at 100% load change
바이패스   자동 / 수동 바이패스
전압   110V. 220V. 240V. / 단상
주파수   50 / 60Hz
효율   min. 95%(출력 변압기 포함)
파형   max. 0.3%
과부하 용량   10분에 120%
절연저항   min. 5MΩ이상
절연전압   초당 AC 1500V

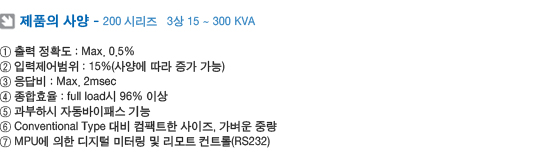

모델
Super response A V R -200 Series
토폴로지
New Topology AC Chopper
주 스위칭 소자
FET or IGBT
Power Factor
0.9 이상


용량(KVA) 15 20 25 30 35 50 75 100 150 200 300
H X D X W
(mm)
800 x 250 x 450 1000 x 300 x 500 1200 x 300 x 720 1200 x 300 x 800 1800 x 600 x 1100
무게 (kg) 60 70 80 100 120 150 175 200 250 280 400

전압 범위   ±15% (사양에 따라 증가 가능)
전압   208V. 220V. 380V. 440V. 480V. / 3상
주파수   50 / 60Hz

안정도   ±1.0%(line and load 규정 포함)
응답시간   max. 2msec at 100% load change
바이패스   자동 / 수동 바이패스
전압   208V. 220V. 380V. 440V. 480V./ 3상
주파수   50 / 60Hz
효율   min. 95%   min. 96%(출력 변압기 포함)
파형   max. 0.3%
과부하 용량   10분에 120%
절연저항   min. 5MΩ이상
절연전압   초당 AC 1500V
항  목 AC Chopper 형 TCR 형 비  고
시스템의 구성   고속 PWM 스위칭 방식을 이용한 최신 Topology.   변압기 Tap를 Triac 소자로 절체하는 방식으로써 20년전에 개발된 회로임.
회로의 원리 및 구성   고속 스위칭소자를 이용한 PWM AC Chopper와 직렬보상용 변압기로써 구성되어 연속적제어가 가능하고, 스윗칭 손실이 적다.   출력측 변압기에 다단계 Tap를 인출하고, 이 Tap을 Triac으로 절체하는 다단제어방식이며, 절체시에 Tap간 단락전류를 줄이기 위하여 직렬저항이 연결되고 이 저항을 통해 항상 전류가 흐르므로 손실이 적다.
변환 효율   최소 98.5% 이상 (95% 정도)   95% 정도 (90% 정도)   시스템효율()은 출력변압기 포함
속응성
과도응답
  10ms sec 이내   100ms sec 이내   50% 부하 변동시
전자파의 간접 영향(RFI)   20% 전압을 고속으로 스위칭함으로써 RFI Noise가 다소 발생되나 EM 필터로 영향을 줄임.   Noise는 발생되지 아니하나 다단계로 절체시 출력전압이 순간적으로 단시간 전압 강하가 발생됨.   UPS와 동일하나 20% 정도 RFI Noise가 발생됨.
출력파형 찌그러짐   고조파 Filter를 사용하므로 입력파형에 관계없이 정현파 출력.   입력전압을 Tap 변환 후 출력하므로 입력파형의 영향을 받음.   정류기 및 UPS인버터 입력측 파형은 다소 찌그러짐.
기기의 크기   고속 스위칭방식을 이용하므로 기존기기에 비해 소형화 가능하며 공간 활용이 가능함.   단락 방지 저항이 많아 열방열을 위한 공간이 필요하므로 소형화가 불가능함.
